金牌CB马达适用于多种重型应用,例如破碎机、给料机和轧机。节省空间设计和安装方式的多样性是其众多优点之一。
当选择马达与液压泵组合时,各种尺寸与排量选项可使驱动系统得到优化。马达的中空轴设计是另外一个优点,对于某些应用场合来说非常有用,例如钻孔应用。
当所需的金牌CB是一个真正耐用、经济和可靠的驱动器时,马达反映迅速,重型设计可承受冲击荷载,并能立即止动。
赫格隆公司金牌CB液压马达为径向柱塞式,壳体固定,油缸体/空心轴旋转。油缸体安装在壳体中的滚柱轴承上。偶数个柱塞均布于油缸体的径向缸孔中,配流盘实现对工作柱塞得准确配油。每个柱塞都作用在凸轮滚子上。
当液压力作用在柱塞上,凸轮滚子就将力传递到我轮环的斜面上,而凸轮环子与壳体固定在一起,因此产生扭矩。凸轮滚子将反作用力传递到油缸体的柱塞上,因此产生旋转,同时扭矩正比于系统压力。
系统主油管接到口体上的油口A和C,而泄油管则接到壳体上的油口D1,D2,D3或D4上。马达通过油缸体中的空心轴与设备主轴相连,使用锁紧盘或花键连接传递扭矩。

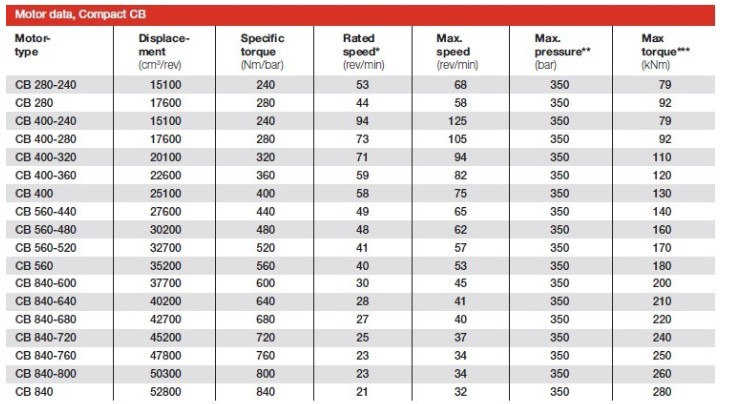

马达型号 排量(cm3/rev) 单位扭矩(Nm/bar) 额定转速(rev/min) 最大转速(rev/min) 最大压力(bar) 最大扭矩(kNm)
CB 280-240 15100 240 53 68 350 79
CB 280 17600 280 44 58 350 92
CB 400-240 15100 240 94 125 350 79
CB 400-280 17600 280 73 105 350 92
CB 400-320 20100 320 71 94 350 110
CB 400-360 22600 360 59 82 350 120
CB 400 25100 400 58 75 350 130
CB 560-440 27600 440 49 65 350 140
CB 560-480 30200 480 48 62 350 160
CB 560-520 32700 520 41 57 350 170
CB 560 35200 560 40 53 350 180
CB 840-600 37700 600 30 45 350 200
CB 840-640 40200 640 28 41 350 210
CB 840-680 42700 680 27 40 350 220
CB 840-720 45200 720 25 37 350 240
CB 840-760 47800 760 23 34 350 250
CB 840-800 50300 800 23 34 350 260
CB 840 52800 840 21 32 350 280
重型马达设计与高可靠性,使得这款马达适合在恶劣的工作条件下工作。出色的可控制性和抗冲击负载性是其获得成功的两外两个因素。
